Tengely esztergálása állóbáb segítségével

Tengely nagyolása állóbáb megtámasztással

(tengely, relatívan vékony, Ø80x2400)

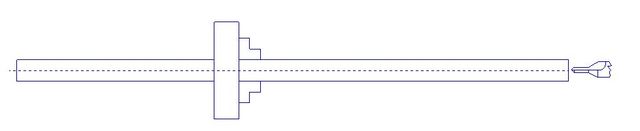

Befogása: ügyelni kell a feszülés mentes befogásra, kb. felénél tokmányban fog, szabadon forgó végét

beközpontoz. Alacsony fordulaton végezzük!

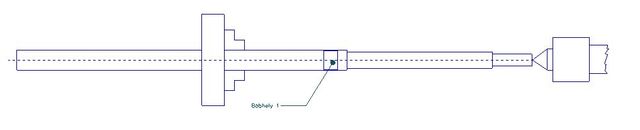

Támaszt forgócsúccsal , nagyolás.  Szükség szerint a tokmányhoz közel bábhelyet esztergál , bábbal támaszt.

További bábhelyek kialakítása:

az „1” bábhelyre fel kell tenni a bábot, úgy, hogy lassú forgatás és olajozás közben először az alsó pofákat kell finoman odaállítani a tengelyhez és rögzíteni.

Utána a felsőt is finoman ráállítani a felületre, azután rögzíteni (ne felejtsük el olajozni!)

Nagyoláskor a báb pofái kopnak az olajozás ellenére, de nem keletkezik hézag a hő tágulás miatt.

Ha nagyobb a hőtágulás, mint a kopás, akkor a báb megszorulhat.

A szorulást megelőzően észrevehető jelek mutatkoznak, a gép hangjában, és olajgőz formájában, ilyenkor hűteni kell a bábhelyen, esetleg csak a felső pofát kicsit meglazítani!

Ha viszont jobban kopik a báb, mint ahogyan a hő miatt tágul, akkor hézag keletkezik és elindul egy káros remegés, ami a megmunkált felületen észrevehető nyomot hagy.

Vékony tengely simítása állóbáb használatával:

Simításhoz a tokmányban a munkadarab végét kis hosszon kell megfogni, azért hogy ne feszítse el a tokmány a központjából. Ha a tengely közepe üt, akkor a tokmánytól kiindulva bábhelyeket kell esztergálni. (Azért kell a tokmánytól kiindulni, mert a tokmányhoz közel kicsi a rezgés veszélye.)

1.       bábhely kialakítása:

a.       hegyes késsel (r=kb.0,2) kis fogásokkal esztergálni olyan mélyen, hogy éppen körkörös legyen a felület. A hegyes késsel okozott „menet szerű” felületet meg kell csiszolni. (Figyelem! ez a menet szerű felület képes „elvontatni” a bábot!)

b.      fel kell tenni a bábot úgy, hogy lassan forgatva a tengelyt először a két alsó támasztó pofát kell finoman a felülethez érinteni és rögzíteni (közben olajozni kell).

Utána a felsőt is finoman a felülethez érinteni és rögzíteni!

Ha a pofákat túl erősen nyomjuk oda a felülethez, akkor a surlódástól felmelegszik és megszorulhat! Ráadásul a központból is kinyomhatjuk! Ha túl lazán nyomjuk oda a pofákat, akkor nem lesz megfelelő a támasztás és beremeghet a munkadarab.

2.       bábhely kialakítása:  „a.” és  „b.” pont ismétlése

3.       bábhely kialakítása:

„1”-es helyről áttesszük a bábot a „2” helyre és az „a.-b.” pontot ismételjük.

A báb pofáinak könnyen kell mozogniuk, ha bepiszkolódás miatt nehezen állítható, akkor szét kell szedni és kitisztítani!

Azért fontos, hogy a felülethez való állításakor jól érezzük a szorító erő nagyságát!

A rögzítésnek szintén jól kell működnie!
